Válvula PCV: Sistema de Ventilación Positiva del Cárter

La válvula PCV (PCV: Positive Crankcase Ventilation Valve) permite el paso de los vapores de aceite e hidrocarburos generados en el cárter hacia el múltiple de admisión y luego hacia las cámaras de combustión donde se queman, eliminado así la alta presión que se genera en el interior del motor y reduciendo la emanación de productos contaminantes hacia el ambiente.

Cuando la presión de los vapores de aceite y gasolina en el cárter es alta entonces la válvula PCV se abre permitiendo el paso hacia el múltiple de admisión para ser quemados.

La combustión de estos vapores se hace de manera completa, ya que el Módulo de Control Electrónico ECM/ECU del automóvil los mezcla en las propociones correctas con aire (14.7 partes de aire con una parte de vapor de gasolina/aceite).

La válvula PCV permite el flujo en un solo sentido, desde el interior del motor hacia el múltiple de admisión pero no al revés, de manera que no ingresa agua lluvia hacia el motor, que lo dañáría por falta de lubricación, efectivamente los primeros sistemas de Ventilación del cárter solamente eran un ducto entre la entrada de aire y la admisión del motor pero con el inconveniente que permitían el ingreso de agua hacia el motor, luego se intercaló la VÁLVULA PCV, que hace las veces de una válvula check: paso en un solo sentido.

Pero cómo es que se generan vapores de aceite e hidrocarburos en el interior del motor? Los vapores de aceite son muy fáciles de explicar, simplemente por el calentamiento del motor el aceite se evapora mientras que la presencia de gasolina/hidrocarburos en el aceite del motor se deben a una FILTRACIÓN DESDE LAS CÁMARAS DE COMBUSTIÓN, tal filtración se da en todos los motores ya sean nuevos o usados.

La filtración de gasolina desde las cámaras de combustión hacia el cárter se da por los anillos del motor, que a pesar de mantener una alta compresión al interior SIEMPRE PERMITEN un pequeño paso de gasolina.

La presencia de gasolina en el aceite del motor disminuye la lubricación y aumenta el desgaste, una razón más para eliminar los vapores de aceite y gasolina.

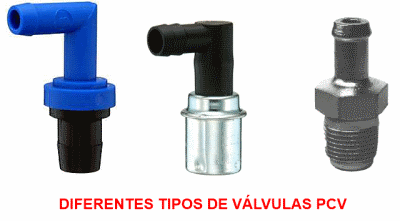

Tipos de válvulas PCVLa anterior fotografía muestra algunos tipos de válvulas PCV, y aunque puedan diferir en su forma externa, su función es exactamnete la misma: permitir el paso de vapores de aceite y gasolina hacia el múltiple de admisión para ser quemados.



Ahora que ya conocemos el aspecto de la válvula PCV, es fácil ubicarla en el motor, empezaremos revisando el filtro de aire buscando una manguera de diámetro pequeño- alrededor de 1.5 cm, y que tenga algo muy parecido a lo mostrado enlas fotografías, el otro extremo debe ir conectado a una manguera que se une al múltiple de admisión.



Problemas ocasionados por falla de la válvula PCV



Válvula PCV OBSTRUIDA.- Los vapores de gasolina y aceite filtrados, generan una GRAN PRESIÓN DENTRO DEL MOTOR, que si no se eliminan lo terminan dañando, revientan los sellos del cárter, de la tapa de culata de cilindros, dando así lugar a pérdidas y fugas por todas las juntas del motor.

Otra anomalía que produce el taponamiento de la válvula PCV es que el aceite en forma de vapor alcanza el FILTRO DE AIRE ensuciándolo, y el camino para alcanzar el filtro de aire es por el respiradero de la válvula PCV, es una pequeña manguera que se conecta después del filtro de aire y que alimenta la válvula PCV.

Debemos inspeccionar periódicamente las mangueras, abrazaderas y válvula PCV del sistema de ventilación positiva del cárter a fin de detectar daños y/o fugas, en caso de detectar una fuga y/o daño deben remplazarse las partes dañadas o defectuosas.

Una manguera de vacío o válvula PCV atascada, taponada o restringida ocasionarán una de los siguientes defectos en el funcionamiento del motor:

  • Ralentí inestable
  • Ralentí bajo
  • Parada de motor repentina
  • Fugas de aceite
  • Aceite en el filtro de aire
  • Acumulación de lodos en el motor
  • Contaminación con vapores de aceite y gasolina directamente a la atmósfera
  • Baja lubricación del motor y mayor desgate



Por otro lado cuando existe una fuga en la manguera de vacío de la válvula PCV ocasionará uno de los siguientes defectos en el funcionamiento del motor:

  • Ralentí inestable
  • Parada de motor repentina
  • Ralentí con revoluciones elevadas



Probar funcionamiento correcto de válvula PCV

Probar que la válvula PCV se encuentre operando correctamente es muy sencillo, toma poco tiempo y no se necesitan herramientas.

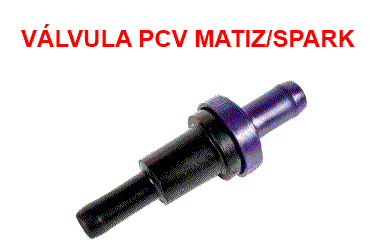

Válvula PCV para Matiz/SparkA continuación muestro la forma que puede tener una válvula PCV, de manera que pueda ser fácil su ubicación en cualquier motor.

Esta es una válvula PCV usada en automóviles como el Daewoo Matiz, Chevrolet Spark 0.8L, Chevrolet Spark 1.0L y Chery QQ.

Esta válvula tiene una sola posición de instalación, pues al instalarla al revés no servirá de nada y más bine taponará el flujo de vapores.

En algunos casos los tubos de entrada y salida de la válvula PCV son de difenrente diámetro para evitar las confusiones al momento de la instalación.

La parte de color viloeta, azul u otro color vivo siempre va hacia el múltiple de admisión meintras que la parte de color negro se coencta hacia el tubo de respiración del filtro de aire.

Para probar el funcionamiento del válvula PCV debemos encender el motor, dejarlo que tome la temperatura normal de operación de manera que las RPM se estabilicen.

No apagar el motor, desconectamos la manguera que sale de la válvula PCV- notaremos que las revoluciones del motor bajan, y comprobamos que haya succión en la manguera tapándola con el dedo, si existe succión en la manguera conectamos la válvula PCV y ahora desconectamos la manguera de entrada a la PCV, debe existir succión- basta volver a tapar la válvula PCV con el dedo: si tenemos succión con y sin la válvula PCV entonces todo se encuentra bien.



Funcionamiento de la válvula PCVTambién podemos retirar la válvula PCV y al sacudirla oiremos que algo se mueve libremente en su interior, si no se oye nada entonces está tapada, también se puede soplar a través de la PCV, de un lado pasará aire sin dificultad mientras que en el otro sentido estará completamente tapada.

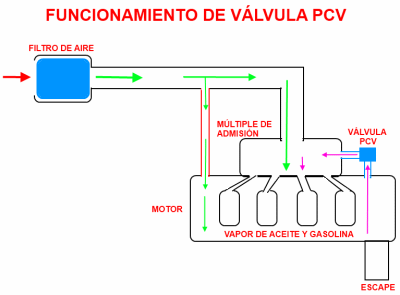

Este diagrama ilustra cómo funciona la válvula PCV en cualquier automóvil:

El aire entra en el filtro de aire- flecha roja, y es filtrado- flecha verde, luego se divide en el respiradero del Sistema de Ventilación Positiva y hacia el múltiple de admisión- la mayor parte, el aire ingresa al motor y se mezcla con los vapores de aceite y gasolina, para luego reingresar en el múltiple de admisión por medio de la válvula PCV- flecha violeta.



Limpieza de la válvula PCV

Ubicación general de la válvula PCVSi encontramos que la válvula PCV se encuentra obstruida, no pasa aire y no suena, podemos usar agua tibia con detergente diluido, metemos la PCV en agua jabonosa y deberá liberarse en pocos minutos.



Debido a que la PCV se atasca con aceite, el agua tibia jabonosa removerá la suciedad y quedará como nueva, si quieres cambiarla por una nueva lo puedes hacer, pero limpiarla también funciona perfectamente.

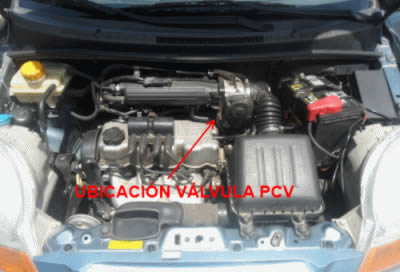

En las fotografías adjuntas se muestra la ubicación de la válvula PCV, así como de sus mangueras de conexión.




Detalle de la manguera de vacío y válvula PCV, debajo del múltiple de admisión, en el caso del motor de 4 cilindros del Spark 1.0L



En cuanto al Spark 0.8L y Daewoo Matiz, la ubicación de la válvula PCV es muy similar: existe una manguera que sale de la tapa del cabezal de los cilindros-al igual que en el motor de 1.0L, y es seguida por la misma válvula PCV.



Si las mangueras se encuentran en buen estado es muy posible que se encuentre dañada la válvula PCV, fotografía superior. No es tan costosa alrededor de unos 6 dólares.



En el siguiente video se muestra lo sencillo que es probar la válvula PCV, se indica el funcionamiento y ubicación.



Video Probar Válvula PCV



Temas relacionados con Válvula PCV:

Sonda Lambda - Sensor CMP - Sensor MAP - Sensor TPS - Válvula EGR - Válvula IAC



COMENTARIOS SOBRE VÁLVULA PCV Y ACEITE EN FILTRO DE AIRE

Disculpen, nuevamente con dudas. Cuando afiné mi coche me dí cuenta que el filtro de aire tenía una mancha de aceite. Una semana despues de haberlo cambiado vi que tenía nuevamente una macha de aceite, de hecho en la misma zona. A que se debe? Espacio Automotriz.

Buenas noches Espacio Automotriz.

Puede estar obstruida la manguera de vacío o la válvula PCV, por lo que sería necesario cambiar las partes dañadas, así como remplazar las abrazaderas dañadas que permiten fugas.

Una fuga de aceite del motor por los empaques alrededor del filtro de aire también pudieran producir manchas de aceite en el filtro de aire, pero esto es más raro. Autodaewoospark
