Diagrama eléctrico de la caja de fusibles del motor Daewoo Matiz y Spark

Muchas veces nos hemos encontrado con fusibles de automóvil de algunos colores pero nunca nos hemos detenido a pensar si el color tiene algo que ver con parámetros técnicos o es por simple adorno, entérate de qué se trata.

La siguiente ilustración muestra el diagrama eléctrico de los fusibles de la caja de fusibles que se halla en el motor, es muy útil ya que he adjuntado información como los colores de fusibles y valores de corriente, seguro que te servirá.

Usa este diagrama para diagnosticar y reparar cualquier problema eléctrico que tengas en tu automóvil.

Nuestros automóviles tienen dos cajas de fusibles: una caja de fusibles bajo el capó y otra interna bajo el tablero, encuentra la Ubicación de las cajas de fusibles para cualquier revisión que necesites.

No reemplaces los fusibles dañados con alambres u otro tipo de puentes NO FUSIBLES, ya que los circuitos eléctricos y electrónicos quedarán sin protección y además pudieran provocar incendios eléctricos, si un fusible se daña durante un viaje y no tiene reeemplazo, usa uno de igual valor de uno de los circuitos que no se usan todo el tiempo.

Diagrama eléctrico de la caja de fusibles del motor

Diagrama eléctrico y de fusibles Matiz y Spark

Fusible y Relé de la bomba de gasolina

Los fusibles tienen un color para facilitar su identificación y posiición.

El color de fusible además sirve para asignar el valor de corriente:



Rojo 10A

Azul 15A

Amarillo 20A

Verde 30A

Naranja 40A



El uso de los colores en los fusibles es muy claro en el diagrama adjunto, echa un vistazo para comprobarlo.

Si por alguna razón es forzoso usar un fusible de otro circuito que no dispones en una caja, por ejemplo no tienes donde sacar de la caja de fusibles del motor puedes usar un fusible de la caja de fusibles interior y así movilizar el auto con todas las luces, digamos que dejas de usar el fusible del AUDIO para reemplazar el fusible de la computadora ECM.

Por otro lado también te adjunto un diagrama pictórico de esta caja de fusibles para darte mayor orientación y utilidad de esta información, existen dos versiones de cajas tal como se muestra en los diagrama a continuación.

Diagrama físico de los fusibles del motor, versión 1
Diagrama físico de los fusibles del motor, versión 2

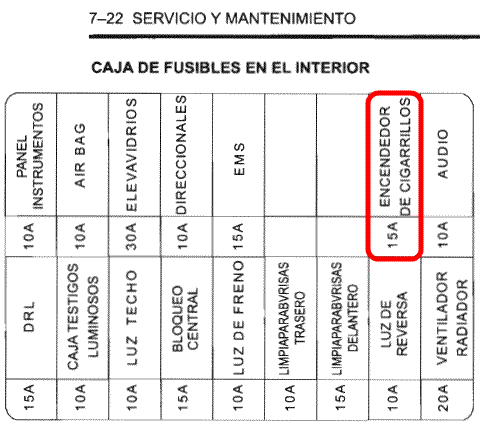

Caja interna de fusibles del Spark 1000cc

El siguiente diagrama muestra los fusibles que contiene la caja de fusibles del Spark de 4 cilindros, que corresponde a los años 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Esta caja de fusibles de l Chevrolet Spark 1.0L ó Spark LT se enceuntra bajo el tablero del conductor sujeta al chasis con tornillos, es necesario agacharse para poder observarla y para maniobrar con sus fusibles hay que contorsionarse un poco o arrodillarse frente a la puerta del conductor con la puerta abierta por completo, también es necesario ayudarse de una linterna.

Como podrás notar junto a cada nombre de fusible aparece el valor de corriente que debe tener el fusible correspondiente, en algunas ocasiones podrás usar el fusible de un circuito de la misma corriente que no sea imprescindible en caso de un fallo, com por ejemplo USAR el fusible de la luz de salón-LUZ DE TECHO, para reemplazar el fusible dañado de la LUZ DE REVERSA.

En ocasiones la distribución de fusibles de las cajas de fusibles de tu auto pueden variar respecto de la figura, eso no es problema en absoluto porque en la tapa de cada caja de fusibles existe una etiqueta con los nombres y ubicaciones de cada fusible en tu auto.
